Тип: вакуумные трубки
Давление: Герметичный
Тип нагрева: Косвенное / с разомкнутым контуром ( вход )
Тип соединения: Прямое подключение
Сертификация: CE
Номер модели: TZ58 / 1800-15E , 20E , 24E , 30E
Регион применения: Азия, Африка , Латинская Америка, Южная Европа, Россия
Солнечный водонагреватель под давлением
Ключевые моменты
Хорошая вода
Возможность спользования водопроводной воды.
Выносливость давления
Толщина стенки теплообменника 0.8 мм, который может выдержать 6-12 бар.
Автоматическая работа
Питание бака сверху, она будет поставлять воду автоматически. Что вам нужно, это просто открыть кран горячей воды.
Высокая эффективность
Вода в резервуаре не будет использоваться только для нагрева теплообменника, вода в баке будет держаться горячей. Вакуумные трубки будут содержаться в чистоте, и система имеет более высокую эффективность, чем обычной системы.
Простая структура
Всего 3 клапана в системе в целом, очень простое и безопасносное техническое обслуживание.
Анти-замерзание
Из-за горячей воды в главном резервуаре, резервуар подачи не будут заморожен. Это может быть хорошо в работе ниже -10 градусов цельсия.
- Хорошая производительность в дождливую и облачно погоду.
Принцип
Вакуумные трубки поглощают солнечные лучи и превращают лучи в энергию, нагревая воду в трубах. Когда температура воды повышается, плотность повышается, и горячая вода из трубок попадает в резервуар, а холодная вода в баке опускается в трубки. Вакуумные трубки нагрева воды в баке, но пользователи не используют воду в нем непосредственно. Холодная вода поступает в теплообменник, с одной стороны, нагревается в теплообменнике, а затем горячая вода выходит с другой стороны для использования .
Бак выполнен из нержавеющей стали и пригоден для пищевой промышленности SUS 304 и SUS 316, а также имеет улучшеную коррозионную стойкость .
Тепловые характеристики

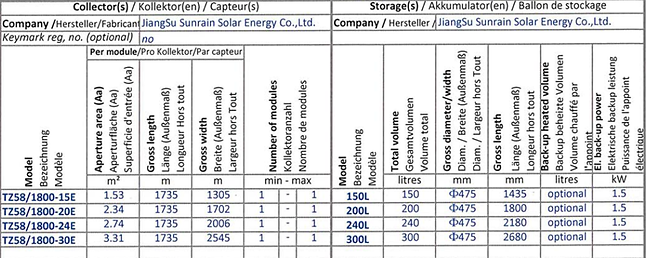

Система проходит через испытания тепловой производительности в соответствии с EN12976-2 : 2006 - глава 5.8 , часть испытательний, перечислены ниже:
Информация
Важное замечание
1. Установка солнечных водонагревателей, солнечный коллектор должен быть ориентировани к солнцу, с изменением от 10 ° до 20 ° юго-запад. Будьте уверены, что нет затенения с обеих сторон коллектора и его вершине.
2. После установки и настройки, установите 4 стальных растяжки, что бы избежать сноса ветром
3. Убедитесь, что нет утечки в трубопроводных соединениях, клапанах, и так далее.
4. Все трубопроводы за пределами емкости должны быть утеплены для сохранения тепла и анти-замерзания. В какой-то особой холодной зоне, должен быть добавлен греющий кабель.
5. Если есть вероятность попадания молнии в водонагреватель, пользователь должен добавить молниеотвод.
6.Если бак не полный, вы можете добавить воду в любое время. Если бак подвергается нагреву без воды дольше, чем 15 минут, не подавать воду, пожалуйста, не забудьте добавить воду вечером или на следующий день утром, что бы избежать разрушения трубок от перепада температур.
7. Чтобы избежать ожогов, включите клапана холодной воды, а затем включите клапана горячей воды, а затем отрегулировать клапан холодной воды и горячей воды до получения подходящей температуры горячей воды.
Technical data
Установка
Перед установкой
Перед установкой, обратите внимание на следующие аспекты: Проверьте плотность, твердость и прочность конструкции крыши, чтобы обеспечить безопасность солнечного водонагревателя. Максимальная нагрузка снега: в 1,2 раза больше веса бака
Макс имальный сопротивление ветра 1000Pa , в соответствии с ENV1993-1-1 .
Солнечная система
Место установки Солнечной системы, система должна быть установлена в не - затененном месте . Высокие здания или деревья могут вызвать тень на солнечном водонагревателе и снизить его производительность. Для достижения оптимальной производительности, солнечный водонагреватель должен быть установлен обращенный к экватору. Для Южной полушарии солнечный водонагреватель должен быть установлен лицом к северу, в то время как в Северном полушарии система должна быть обращена на юг.
Ключевые моменты в монтаже трубопроводов
При подключение водопроводных труб и бака, используйте технику без сварки.
Всегда используйте пару гаечных ключе, при затягивании трубы на баке, что бы избежать повреждений бака.
Предотвращение скручивание резьбы на выводах бака, чтобы избежать повреждения емкости.
Не допускать осевое усилие к трубе, чтобы избежать повреждения уплотнения.
